API Gateway 패턴

calendar 2023-05-18 · MSA api

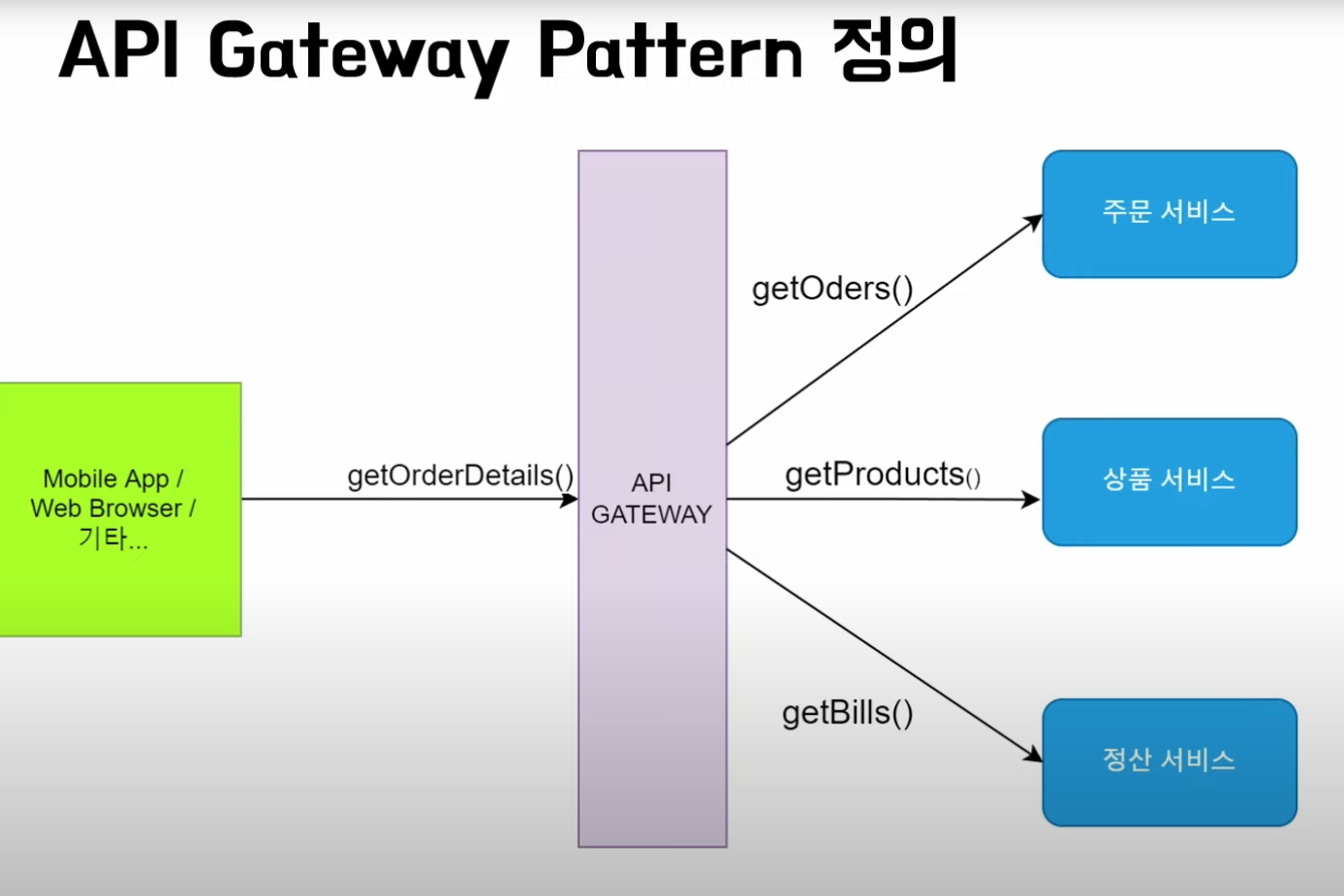

  1. API Gateway Pattern 을 정확히 이해하자
    • MSA에 API Gateway Pattern이 필수적임
    • API Gateway Pattern은 API Gateway Framework와는 무관함
      • 내부 api를 제공(단순 라우팅)할 용도로 API Gateway Framework를 쓰지말자 -> controller와 facade가 없는 프레젠테이션 레이어를 구현하게됨
      • 인가 로직이 비즈니스 레이어(각각의 마이크로서비스)에 들어가야해서 오염됨
      • 로직 구현의 책임을 잘못된 곳에 전가함
        • 클라이언트가 여러 로직을 직접 호출하여 조합하거나
        • 특정 서비스가 자신의 도메인인 것처럼 다른 서비스를 호출하여 구현하는 문제
      • 클라이언트와 비즈니스 레이어의 강결합
      • 클라이언트 성능 저하
      • 내부 서비스의 프로토콜 제약
        • 클라이언트에 응답할 수 있는 Http api 로 고정됨
  1. API Gateway Pattern 의 종류

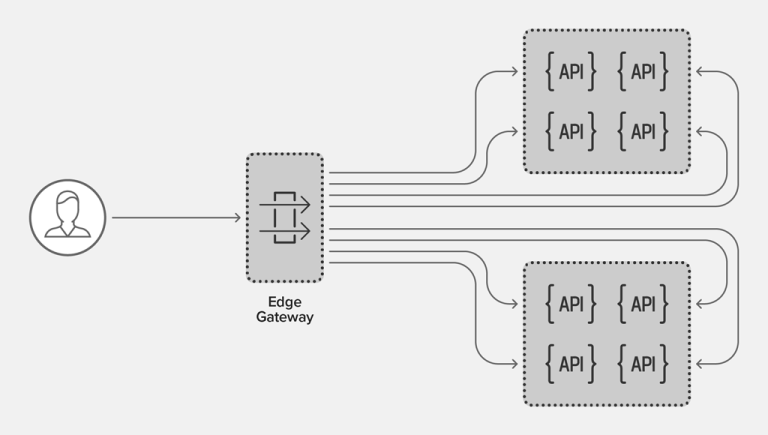

    1. Edge Gateway(중앙 집중식)
      1. 가장 일반적인 패턴으로 게이트웨이가 거의 모든 것을 처리함. (마이크로)서비스가 많고, 서비스간(east-west) 트래픽이 많은 경우 적합하지 않음
        • SSL/TLS termination
        • 인증 (Authentication)
        • 권한 부여 (Authorization)
        • 요청 라우팅 (Request routing)
        • 속도 제한 (Rate limiting)
        • Request/response manipulation
        • Facade routing

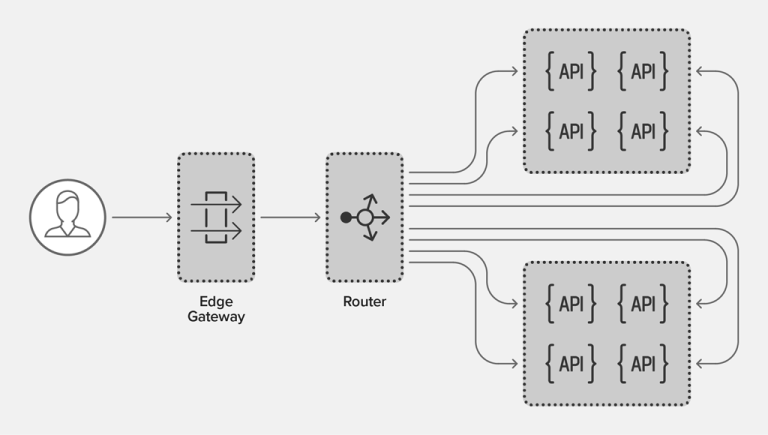

    2. Two-Tier Gateway(2계층)
      1. 보안 게이트웨이와 라우팅 게이트웨이로 역할을 나눔. Edge Gateway 단독으로 쓰는 것보다 유연하지만 라우터 하나에 모든 서비스가 물려있는 한계가 있음
        1. 보안 게이트웨이
          • SSL/TLS termination
          • 인증 (Authentication)
          • 연결 및 요청의 중앙 집중식 로깅 (Centralized logging of connections and requests)
          • 추적 주입 (Tracing injection)
        2. 라우팅 게이트웨이
          • 권한 부여 (Authorization)
          • 서비스 발견 (Service discovery)
          • 부하 분산 (Load balancing)

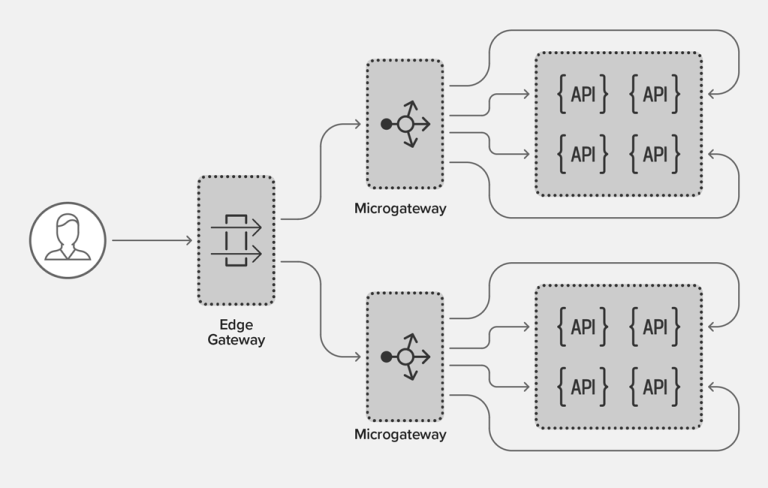

    3. Microgateway
      1. 2계층을 확장하여 서비스마다 전용 게이트웨이를 두는 방식으로, 서비스 간 트래픽을 관리하는데 용이한 구조
        1. Edge 게이트웨이
          • SSL/TLS termination
          • 라우팅 (Routing)
          • 속도 제한 (Rate limiting)
        2. 마이크로 게이트웨이
          • 부하 분산 (Load balancing)
          • 서비스 발견 (Service discovery)
          • API별 인증 (Authentication per API)

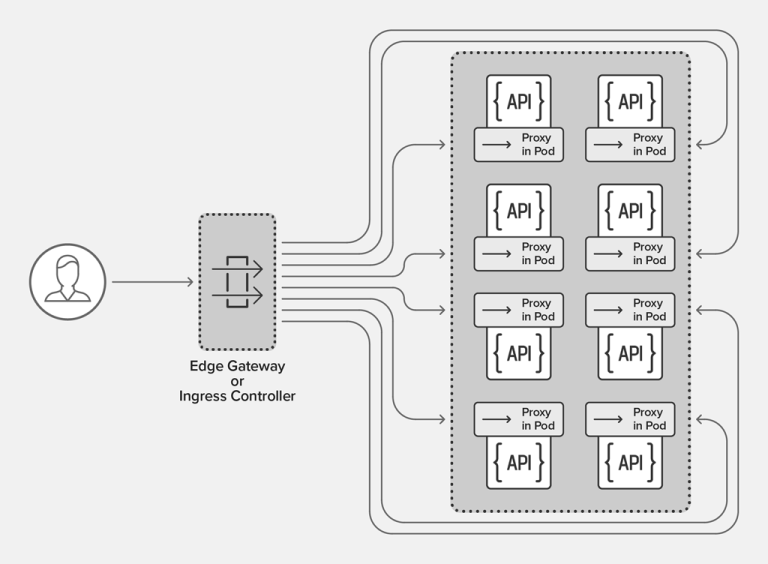

    4. Per-Pod Gateway
      1. 개별 pod(또는 컨테이너)에 프록시 게이트웨이를 포함하는 형태로 Microgateway를 확장

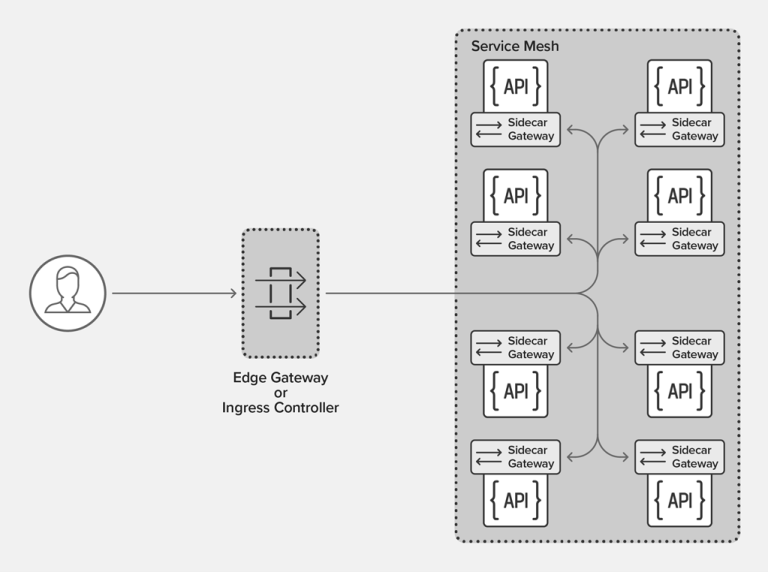

    5. Sidecar Gateways and Service Mesh(사이드카 게이트웨이 및 서비스 메시)
      1. 사이드카 게이트웨이가 ingress와 engress 를 모두 수행하는 형태로 보통 서비스 메시를 통하여 구현된다.
      2. 사이드카 게이트웨이
        • 아웃바운드 부하 분산 (Outbound load balancing)
        • 서비스 검색 통합 (Service discovery integration)
        • 서비스 간 인증 (Inter‑service authentication)
        • 권한 부여 (Authorization)
