<시스템 디자인 연습> 채팅 서비스 1 - 아키텍처

여러명이 참여한 채팅방에서 메시지를 입력하고 출력하는 다대다 채팅을 구현한다. 웹소켓으로 구성한 일반적인 형태의 채팅 서버를 만들고 그 성능을 테스트했다.

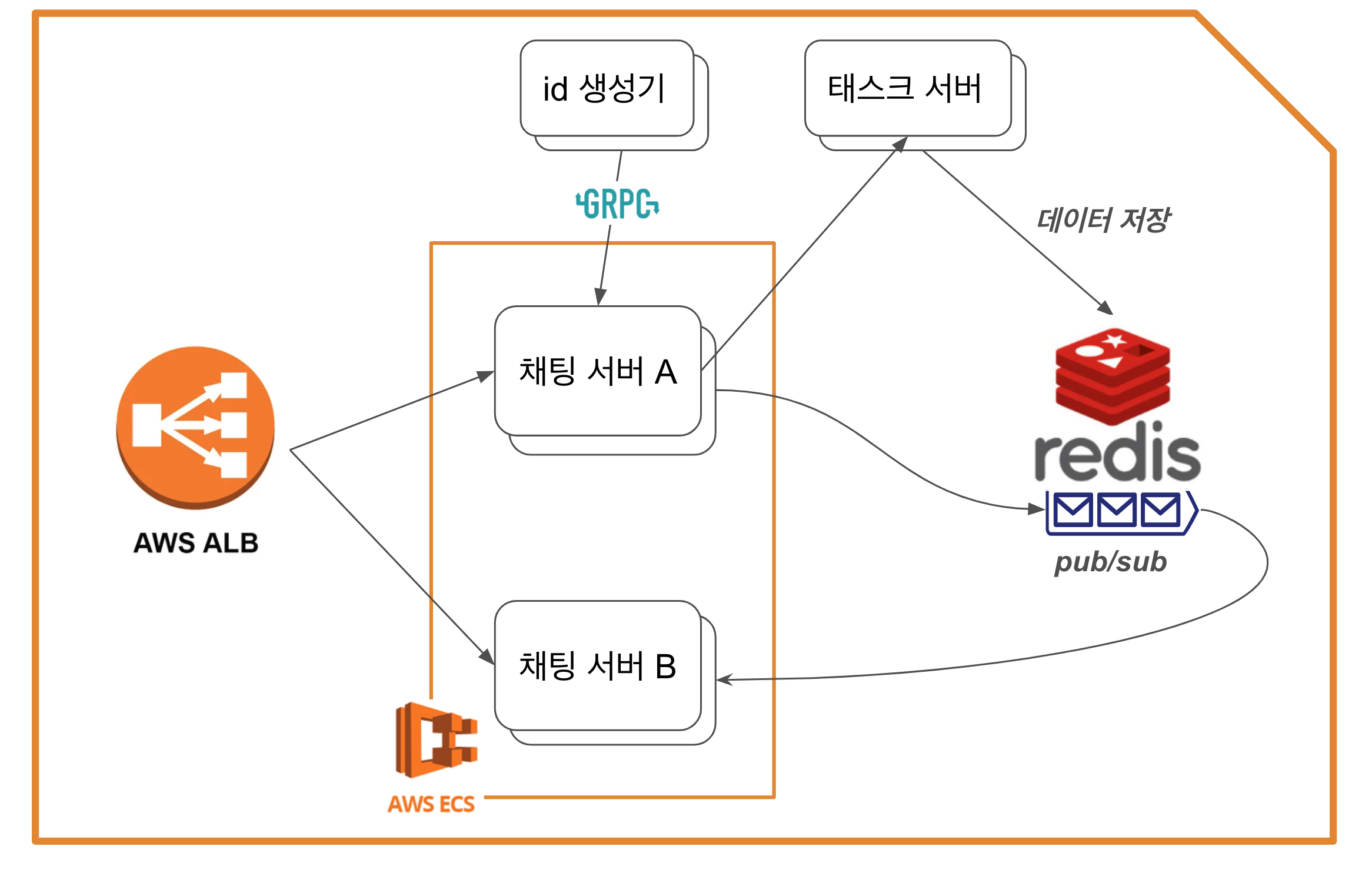

AWS 기반으로 채팅 서버를 구현했다.
채팅 서버는 AWS ECS Fargate 로 배포했으며 때에 따라 확장한다.
채팅 서버 앞단에 ALB를 두어 웹소켓 트래픽을 로드 밸런싱한다.
채팅 서버의 웹소켓 엔드포인트에서 실시간으로 채팅을 입출력한다.
1. ws://{host}/chats/ws/{channel_id}
2. channel_id 는 채팅방 역할을 한다. 즉, 같은 channel_id 에 접속한 사용자는 메시지 입출력을 공유하는 다대다 채팅에 참여한다.
채팅 메시지 작성시 id 생성기 서버에서 id 값을 받아온다.
1. 역시 ECS로 배포한 서비스이며 때에 따라 확장한다.
2. snowflake-id를 사용한다.
3. grpc로 통신한다.
채팅을 메시지큐에 발행/구독한다.
1. AWS Elasticache Redis 의 pub/sub 을 이용한다.
2. 채팅 서버에 웹소켓 연결을 유지하는 동안, 발행/구독하며 메시지를 입출력한다.
작성한 메시지는 우선 캐시에 저장한다.
1. Celery로 구성한 별도 태스크 서버를 두어 메시지 저장 작업을 비동기로 진행한다.
2. 태스크 서버는 메시지 데이터를 Redis에 캐시한다.
